Minigraf M44


m44m

Inaltimea profilului (min-max) 5 – 80 mm
Latimea profilului (min-max) 10 – 120 mm
Capacitate incarcator capse 220
DIstanta intre capse 100 mm
Inaltime capse 7-10-15 mm
Capse la cerere 3-4-5-12 mm
Presiune aer comprimat 4 – 6 Bari
Consum de aer 4 Nm3 la 5 Bari
Greutate 80 kg
Inaltimea mesei de lucru 960 mm
Dimensiuni exterioare 600x520x1250 mm

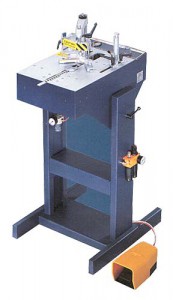

MINIGRAF 44 este o masina de asamblat cu functionare pneumatica facuta in mod particular pentru producerea de rame de medie si mari dimensiuni. Produsa pentru satisfacere exigentelor atelierelor de produs rame unde se cere o schimmbare rapida a formatului si este echipatacu un postament ce permite utilizarea inclinata a masinii.

Masina este echipata cu cu un sistem de expulzare a capselor montat pe un carucior mobil care se blocheaza manual de catre operator si permite capsarea cu capse speciale din otel ALFAGRAF cu „Efect de Tractiune” intr-o succesiune rapida si in pozitii diverse.

MINIGRAF 44 este furnizata cu:
– tampoane magnetice de diverse forme, pentru schimbare rapidasi fixare corecta a profilului;
– pedala de actionare cu dubla comanda, comanda pentru blocarea si comanda pentru introducerea capsei;
– dispozitiv de blocare orizontalpentru o unire perfecta a profilelor;
– deschiderea pneumatica a magaziei de capse pentru o incarcare rapida;
– frana de pozitionare pentru introducerea capselor intermediare in orice tip de profil chiar si in pozitie inclinata;
– cantar pneumatic al greutatii caruciorului care poate lucra chiar si in pozitie inclinata;
– echere oscilante gradate;
– suport metalic pentru podea;
– distantiere pentru introducerea capselor de diferite inaltimi: 7, 10, 15mm;
– grup de filter de reductie si lubrefiere.

Accesorii la cerere:
– distantiere pentru capse 3, 4, 5 si 12mm
– prelungitoare ale spatiului de lucru
– echere speciale pentru hexagoane si octagoane
– sistem pneumatic dublu de presare care permite o blocare perfecta a profilelor de rame de mari dimensiuni

La cerere este disponibila si o versiune simplificata pentru masa numita Minigraf 44T.
