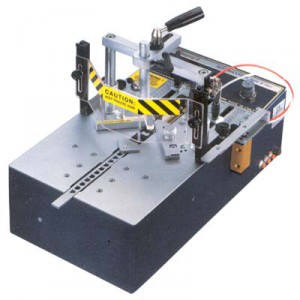

Minigraf M4


m4m

Inaltimea profilului (min-max) 6 – 80 mm
Latimea profilului (min-max) 10 – 80 mm
Capacitate incarcator capse 220
Distanta intre capse 70 mm
Inaltime capse 7-10-15 mm
Capse la cerere 3-4-5-12 mm
Presiune aer comprimat 4 – 6 Bari
Consum de aer 4 Nm3 la 5 Bari
Greutate 36 kg
Inaltimea mesei de lucru 130 mm
Dimensiuni exterioare 350x550x320 mm

MINIGRAF 4 sete o masina de asamblat rame, de masa, si este realizata pentru productia de serie a ramelor de dimensiuni mici si medii.

MINIGRAF 4 este dotata cu un sistem de expulzare a capselor pe un carucior mobil actionat pneumatic de operator.

Masina poate sa utilizeze capse normale, capse ranforsate pentru esente dure de lemn, si capse speciale ALFAGRAF cu efect de tractiune si diverse inaltimi.

Acest model este produs in doua versiuni : cu 2 sau cu 3 pozitii. Versiunea cu 2 pozitii permite introducerea capselor in doua pozitii distincte, varianta cu trei pozitii permite introducerea in trei pozitii distincte.

MINIGRAF 4 este furnizata cu:
– tampoane magnetice de diverse forme, pentru schimbare rapidasi fixare corecta a profilului;
– pedala de actionare cu dubla comanda, comanda pentru blocarea si comanda pentru introducerea capsei;
– dispozitiv de blocare orizontalpentru o unire perfecta a profilelor;
– deschiderea pneumatica a magaziei de capse pentru o incarcare rapida;
– dispozitiv de blocare a profilelor, cu presiune adecvata in functie de diferite dimensiuni ale profilelor;
– echere oscilante gradate;
– distantiere pentru introducerea capselor de diferite inaltimi : 7, 10, 15mm.

Dotata cu un sistem robust de expulzare a capselor duce la folosirea pentru un termen indelungat.

Accesorii la cerere:
– distantiere pentru capse de 3, 4, 5 si 12mm
– sistem pneumatic dublu de presare care permite o blocare perfecta a profilelor de rame de mari dimensiuni
– suport metallic pentru podea
– prelungitoare ale spatiului de lucru
– echere speciale pentru hexagoane si octagoane
– grup de filter de reductie si lubrefiere.
